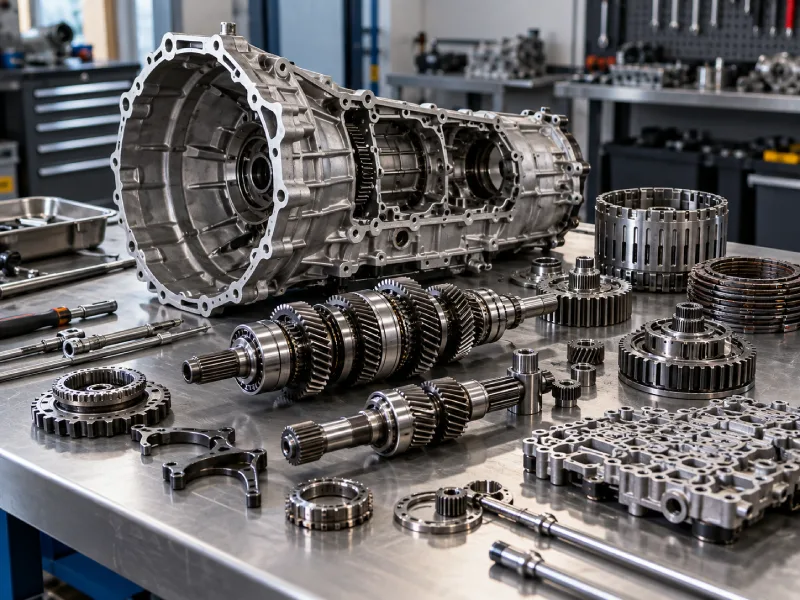

دورات صيانة وتوضيب القير
لمقارنة مسارات ناقل الحركة الأوتوماتيك وCVT وفهم مجال كل برنامج قبل اختيار التخصص.

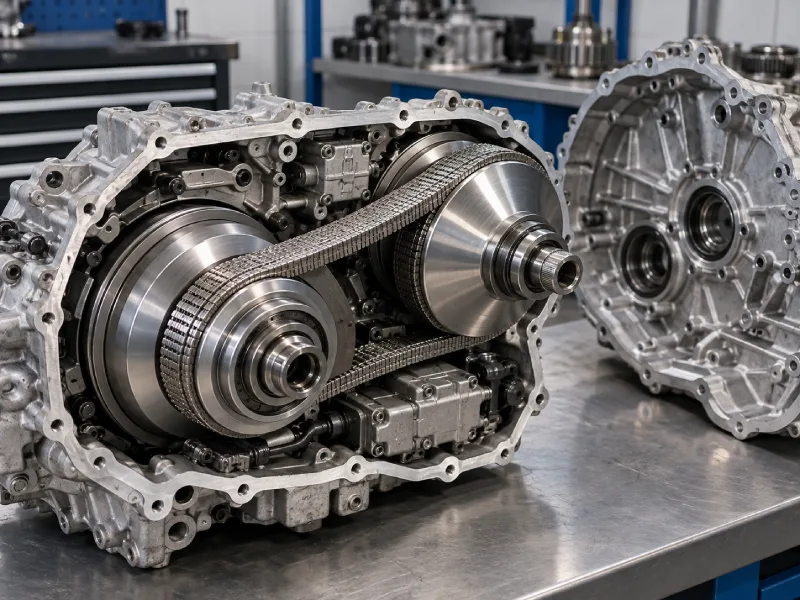

تخصص ناقل الحركة المتغير باستمرار
دورة صيانة وتوضيب قير CVT
تقدم أكاديمية تي أي تي ضمن مجموعة الردادي دورة متخصصة في صيانة وتوضيب قير CVT، تبدأ بفهم طريقة عمل ناقل الحركة المتغير باستمرار وعلاقته بين البكرات والسير أو السلسلة ونظام ضغط الزيت والتحكم الإلكتروني. ويتدرج التدريب من تشخيص الحالة قبل الفك إلى فحص المكونات والقياسات، ثم إعادة التجميع وتشغيل القير ومراجعة أدائه بعد الإصلاح.
نسبة نقل متغيرة
فهم الفرق بين CVT والقير ذي السرعات المحددة.
بكرات وسير
التعرف على المكونات الأساسية التي تنقل الحركة داخل النظام.
هيدروليك وتحكم
ضغط الزيت والبلف بدي والسلونويدات ووحدة التحكم.
فحص وتوضيب
من التشخيص قبل الفك إلى التجميع والاختبار.
- إجمالي التدريب
- 20 ساعة
- مدة البرنامج
- 5 أيام
- الساعات اليومية
- 4 ساعات
- طريقة التقديم
- حضوري شرح نظري وتطبيق عملي
الشهادة وتفاصيل البرنامج الرسمي
تقدم أكاديمية تي أي تي دورة توضيب ناقل الحركة CVT مع شهادة معتمدة من المؤسسة العامة للتدريب التقني والمهني. يمكنك مراجعة معلومات التدريب والتسجيل في صفحة الدورة الرسمية.
محتوى التدريب
ماذا ستتعلم في صيانة وتوضيب قير CVT؟
يركز البرنامج على طبيعة النسبة المتغيرة، وعلاقة أسطح البكرات بالسير أو السلسلة وضغط التشغيل. وتُبنى على هذا الفهم خطوات التشخيص والتعامل مع الأجزاء أثناء الفك والفحص والتجميع.
تغيّر نسبة النقل
فهم حركة نصفي البكرة وتغيّر قطر التلامس، وكيف تتكامل بكرة الإدخال والإخراج مع السير أو السلسلة في التصميمات الشائعة.
التحكم في الضغط والاستجابة
وظيفة المضخة والبلف بدي والسلونويدات والحساسات، وعلاقة ضغط التثبيت بوضع البكرات ونقل العزم ومنع الانزلاق.
تشخيص الحالة قبل فتح القير
فحص الزيت والتسربات والتبريد، وقراءة الأكواد وتحليل سرعات الإدخال والإخراج ونسبة النقل المطلوبة والفعلية.
فحص مجموعة البكرات والسير
التعرف على آثار الخدش والتآكل والحرارة والانزلاق، وفحص المحامل والبوشات وموانع التسرب والخلوصات قبل إعادة استخدام الأجزاء.
الفك والتجميع بأدوات مناسبة
تثبيت المكونات والمحافظة على أسطحها، وتنظيم اتجاهات القطع وتسلسلها، ومراجعة العزم والحركة والخلوصات أثناء التركيب.
التحقق من أداء القير بعد الإصلاح
تعبئة الزيت المطابق، ومراقبة الاستجابة والحرارة والتسربات والبيانات، والتعرف على أهمية إجراءات التعلم أو التهيئة عندما يتطلبها تصميم المركبة.
ما تضيفه المعرفة المتخصصة
فهم سبب ضعف نقل العزم قبل اختيار الإصلاح
رجفة الانطلاق أو ارتفاع دوران المحرك أو تغيّر الاستجابة مع الحرارة تحتاج إلى قراءة مرتبطة بتصميم القير. تساعدك الدورة على تفسير هذه الحالات ومتابعة الإصلاح بما يناسب نظام النسبة المتغيرة.
تربط النسبة المطلوبة بما يحدث فعليًا
مقارنة سرعات الإدخال والإخراج ونسبة النقل والضغط تساعدك على فهم ما إذا كان الخلل يبدأ من قراءة أو أمر تحكم، أو من استجابة المكونات لهذا الأمر.
تقيّم البكرات والسير معًا
تتعلم النظر إلى سطحي التلامس وحالة السير أو السلسلة كنظام مترابط، حتى لا يُعاد تركيب جزء قد يضر بالمكوّن المقابل له بعد الإصلاح.
تأخذ اختلاف تصميم بدء الحركة بالحسبان
معرفة ما إذا كان القير يستخدم محول عزم أو قابض بدء تساعد على تفسير التأخير أو الاهتزاز عند الانطلاق واختيار الفحص المرتبط به.
تراجع الظروف التي سببت التلف
يوجهك التدريب إلى الزيت والضغط والتبريد والتلوث إلى جانب القطع الداخلية، لتفهم لماذا قد تستمر المشكلة عند تغيير مكوّن دون معالجة سبب تضرره.
الفئة المناسبة للدورة
لمن يريد التخصص في نواقل CVT
يستهدف البرنامج من يريد فهم مكونات ناقل الحركة المتغير باستمرار وتطوير طريقة فحصه والتعامل معه في الصيانة والتوضيب.
- فنيو ميكانيكا السيارات: للانتقال من الصيانة العامة إلى نواقل الحركة الحديثة.
- فنيو القير: لإضافة معرفة متخصصة بنظام CVT إلى خبرتهم.
- العاملون في ورش التوضيب: لتطوير مهارات الفك والفحص والقياس والتجميع.
- طلاب وخريجو ومعلمو الميكانيكا: لربط مبدأ النسبة المتغيرة بالتطبيق.
- أصحاب الورش والعاملون في مراكز الخدمة: لفهم متطلبات التعامل مع هذا النوع من القير.
- المهتمون بأنظمة نقل الحركة الحديثة: للتعرف على التصميم ومكوناته وأسس تشخيصه.
قبل دخول التدريب العملي
ما الذي يساعدك على متابعة الدورة؟
تكون الاستفادة أكبر لمن لديه معرفة أولية بمنظومات نقل الحركة أو سبق له التعامل مع الصيانة الميكانيكية. ويبدأ البرنامج بشرح آلية عمل النظام قبل الانتقال إلى مراحل الفك والتوضيب.
إن كانت مصطلحات المحرك ونقل الحركة واستخدام الأدوات جديدة عليك، فقد يفيدك البدء بمسار تعليم ميكانيكا السيارات من الصفر قبل التدريب المتخصص.
هذه المعرفة تساعد على متابعة التدريب والاستفادة منه. ناقش خبرتك الحالية مع الأكاديمية للتأكد من ملاءمة الدورة لك ومعرفة متطلبات الالتحاق.
لماذا يختلف هذا التصميم؟
كيف تتغير نسبة النقل بين البكرتين؟
في كثير من تصميمات CVT تعمل بكرة إدخال وبكرة إخراج مع سير أو سلسلة معدنية، ويتغير القطر الفعلي الذي يعمل عليه السير مع تغير وضع نصفي كل بكرة.
بهذه الطريقة يستطيع النظام تغيير نسبة النقل بصورة مستمرة حسب سرعة السيارة وحمل المحرك، لذلك تختلف طريقة تشخيصه وفحصه عن ناقل الحركة الأوتوماتيك التقليدي.
تتحكم المنظومة الهيدروليكية ووحدة التحكم في وضع البكرات وضغط التثبيت، بالاعتماد على بيانات التشغيل مثل السرعة والحمل وحرارة الزيت.
-
عند الانطلاق
نسبة مناسبة للعزم
يتغير موضع السير على البكرات لتوفير النسبة المطلوبة عند البداية.
-
أثناء التسارع
تغيّر مستمر للنسبة
تتحرك أنصاف البكرات تدريجيًا لتغيير قطر التلامس بدل الانتقال بين نسب محددة بواسطة تروس ثابتة.
-
مع تغير السرعة والحمل
تعديل بحسب ظروف التشغيل
يستمر النظام في موازنة سرعة المحرك وحمل المركبة ومتطلبات القيادة ضمن مجال عمله.
داخل ناقل الحركة
تعرّف على المكونات التي تضبط النسبة والضغط
فهم كل جزء بمفرده لا يكفي؛ أداء CVT يعتمد على العلاقة بين المكونات الميكانيكية والهيدروليكية والإلكترونية داخل النظام.
Pulleys
البكرات المتغيرة
تتغير أقطار التلامس عليها لتعديل نسبة النقل أثناء حركة السيارة. وتؤثر حالة أسطحها وحركتها وضغط تثبيت السير في نقل العزم دون انزلاق.
Belt / Chain
السير أو السلسلة المعدنية
ينقل العزم بين البكرتين ويحتاج إلى ضغط وتلامس مناسبين. يتناول التدريب علامات التآكل والتشوه والانزلاق وعلاقتها بسلامة أسطح البكرات.
Oil Pump
مضخة الزيت
توفر الضغط الذي يعتمد عليه تشغيل البكرات ومكونات البدء، إلى جانب التزييت والتبريد. وقد يظهر ضعفها في الاستجابة أو قدرة القير على نقل العزم.
Valve Body
البلف بدي
يوزع ضغط الزيت عبر القنوات والصمامات. وقد يغير التلوث أو تعليق صمام أو تآكل مجراه توزيع الضغط واستقرار نسبة النقل.
Solenoids
السلونويدات
تتحكم في الضغط ووضع البكرات وبعض وظائف التشغيل بناءً على الأوامر، ويُربط فحصها الكهربائي بحالة الصمام ومسار الزيت المرتبط بها.
Control
الحساسات ووحدة التحكم
تستخدم بيانات السرعة والحرارة والضغط والحمل لتحديد نسبة النقل المناسبة. وقد تسبب القراءة غير الصحيحة أداءً غير طبيعي رغم سلامة المكونات الميكانيكية.
نظام بدء الحركة يختلف بحسب تصميم القير
قد يستخدم ناقل CVT محول عزم أو قابض بدء أو تصميمًا آخر لبدء نقل القدرة. لذلك يتعرف المتدرب على تصميم القير قبل تفسير الرجفة أو تأخر الاستجابة عند الانطلاق واختيار الفحص المناسب.
قبل اتخاذ قرار التوضيب
تشخيص الأعطال التي تشبه التلف الداخلي
الزيت غير المناسب أو المستوى الخاطئ أو الحرارة أو عطل حساس أو سلونويد يمكن أن يعطي أعراضًا تشبه التلف الداخلي. لذلك يبدأ التدريب بالتشخيص قبل قرار الفك.
يساعد تحديد وقت ظهور المشكلة، عند البرودة أو بعد ارتفاع الحرارة وعند الانطلاق أو التسارع، على ربط الشكوى باختبارات واضحة.
فحص الزيت
مراجعة النوع والمستوى والحالة ووجود رواسب أو علامات حرارة غير طبيعية، مع فحص التسربات وخطوط التبريد والمبرد.
قراءة الأكواد
فحص وحدة التحكم لمعرفة الوظيفة التي سُجل فيها خلل، مثل الضغط أو حساس السرعة أو نسبة النقل، ثم استكمال الاختبارات دون الحكم من الكود وحده.
تحليل البيانات
مقارنة سرعة الإدخال والإخراج والنسبة المطلوبة والفعلية وحرارة الزيت وأوامر الضغط المتاحة مع الأعراض التي تظهر أثناء التشغيل.
تحديد نطاق العطل
التفريق بين مشكلة إلكترونية أو هيدروليكية أو تلف داخلي يحتاج إلى فحص مكوناته، وربط ضعف الاستجابة بحالة المضخة والتسربات ومسارات الضغط.
للتوسع في قراءة الأكواد والبيانات واختيار الاختبارات، يمكنك مراجعة دورة فحص كمبيوتر السيارات . فهم البيانات يدعم القرار الميكانيكي ويُستكمل بالفحص والقياس.
هل تبدأ في نواقل الحركة أم تضيف تخصص CVT؟
أخبر الأكاديمية بخبرتك في الصيانة ونواقل الحركة، وما تريد تعلمه عن البكرات والضغط وتشخيص الأعطال، لتحديد مناسبة البرنامج لمستواك.
ثلاثة عوامل مترابطة
أثر الزيت والضغط والحرارة في أداء CVT
هذه العناصر ليست موضوعات منفصلة؛ تغير أحدها قد يؤثر في قدرة النظام على تثبيت السير والتحكم في البكرات والمحافظة على الأداء.
Fluid
زيت ناقل الحركة
استخدام السائل الصحيح وضبط مستواه بالطريقة المطلوبة جزء أساسي من عمل النظام. يُختار الزيت وفق مواصفة القير المحددة، ولا يكفي أن يكون زيت ناقل حركة أوتوماتيك عامًا أو أن يحمل وصف CVT دون تحقق من التوافق.
Pressure
ضغط التشغيل
تحتاج البكرات ومكونات التحكم إلى ضغط مناسب، وأي تسرب أو ضعف قد يظهر في الاستجابة أو يسبب انزلاقًا وتآكلًا. لذلك تُربط النتائج بالمضخة والبلف بدي وموانع التسرب داخل الدوائر.
Temperature
حرارة الزيت
ارتفاع الحرارة يؤثر في خصائص الزيت والمكونات؛ لذلك تُراجع منظومة التبريد والخطوط والمبرد ضمن التشخيص. ويُتبع إجراء فحص المستوى عند درجة الحرارة المحددة لناقل الحركة.
من الفحص إلى التشغيل
تسلسل التدريب على التوضيب
التدريب لا يبدأ من فتح القير، بل من فهم النظام وتشخيص حالته، ثم الانتقال إلى الفك عندما تشير النتائج إلى حاجة فعلية للفحص الداخلي.
-
فهم النظام
التعرف على البكرات والسير أو السلسلة والنظام الهيدروليكي والتحكم الإلكتروني، وتحديد طريقة بدء الحركة المستخدمة.
-
التشخيص قبل الفك
فحص الزيت والتسربات والحرارة والأكواد والبيانات والحالة التشغيلية، وتقييم الضغط والاستجابة قبل تحديد اتجاه الإصلاح.
-
الفك والتنظيم
فك الحوض والفلتر والبلف بدي، ثم المضخة ومكونات البدء ومجموعة البكرات، مع حفظ ترتيب الأجزاء واتجاهاتها وحماية أسطحها من الخدش والصدمات.
-
الفحص والقياس
مراجعة البكرات والسير والمحامل والبوشات وموانع التسرب والخلوصات، وفحص المضخة ومسارات الزيت قبل قرار إعادة الاستخدام.
-
إعادة التجميع
تركيب الأجزاء بالترتيب الصحيح ومراعاة النظافة والتوافق وعزم الربط، ومراجعة الخلوصات والحركة في مراحل التجميع قبل إغلاق القير.
-
التشغيل والتحقق
مراقبة الاستجابة والحرارة والتسربات والبيانات، ومراجعة نسبة النقل المطلوبة والفعلية وأداء ناقل الحركة بعد إتمام الإصلاح.
حماية الأسطح والمكونات أثناء العمل
أدوات تثبيت البكرات والقياس وتنظيم القطع
تختلف بعض الأدوات بحسب تصميم القير، ويشمل التدريب التعرف على الأدوات المناسبة للفك والتثبيت والقياس والتنظيف. يساعد استخدامها الصحيح على التعامل مع المجموعة دون تحميلها بالقوة أو إتلاف أسطح التلامس.
- أدوات الفك والتركيب
- أدوات تثبيت البكرات
- أدوات ضغط النوابض
- أدوات قياس الأبعاد والخلوصات
- مفتاح العزم
- أدوات تنظيف القنوات والأجزاء
تجهيز طاولة تحفظ ترتيب المجموعات
تُنظم الصواني والحاويات وتُصنف القطع والمسامير، مع حفظ الفواصل والحلقات والواشرات بحسب مواقعها وتوثيق اتجاهاتها. ويحتاج البلف بدي إلى عناية خاصة بالصمامات والنوابض المتقاربة.
تنظيف لا يترك تلوثًا جديدًا
تُزال الزيوت القديمة والرواسب وبقايا الاحتكاك بوسائل مناسبة للأسطح والقنوات، مع تجنب الخدوش وألياف القماش. وتُراجع حالة الحوض والمغناطيس والفلتر بحسب متطلبات الإصلاح.
بعد فتح ناقل الحركة
فحص الأسطح والخلوصات قبل إعادة التجميع
بعض الأجزاء قد تبدو سليمة ظاهريًا بينما تكون الخلوصات أو أسطح العمل خارج الحالة المناسبة. لذلك يدخل القياس والتنظيم في عملية الفحص إلى جانب الملاحظة البصرية.
تُقارن النتائج ببيانات ناقل الحركة المعني، وتُحدد القطع المطلوبة بحسب حالته الفعلية، لا من قائمة ثابتة لجميع تصميمات CVT.
البكرات
البحث عن الخدوش والتآكل وآثار الانزلاق والحرارة على أسطح العمل، ومراجعة الحركة وعدم وجود تعليق أو خلوص غير طبيعي.
السير أو السلسلة
مراجعة عناصر السير أو السلسلة وعلامات التآكل والتشوه والانزلاق. ويُراعى أثر إعادة استخدام مكوّن متضرر في سلامة البكرات ونتيجة الإصلاح.
البلف بدي والسلونويدات
فحص القنوات والصمامات وربط الجانب الكهربائي بالهيدروليكي؛ فسلامة ملف السلونويد وحدها لا تؤكد سلامة حركة الصمام أو تدفق الزيت في المسار.
المحامل والبوشات وموانع التسرب
البحث عن التآكل والخلوص وتسرب الضغط وعدم المحاذاة، وفحص الحلقات والمجاري ومرونة موانع التسرب وآثار الحرارة عليها.
المضخة ومسارات الضغط
تقييم الأسطح والخلوصات والتسرب الداخلي الذي قد يمنع توفر الضغط المطلوب، وربط ذلك باستجابة البكرات ونقل العزم.
مكونات بدء الحركة
فحص مكون البدء المستخدم بحسب تصميم القير وحالة أجزائه وموانع تسربه، لفهم أسباب رجفة الانطلاق أو تأخر التعشيق.
إكمال التطبيق ومراجعة النتيجة
تركيب مجموعة البكرات والتحقق من الاستجابة
يتناول التدريب تجهيز القطع النظيفة والمتوافقة، وترتيبها وفق تسلسل التجميع، وتجهيز بيانات العزم والخلوصات والزيت. وتُراجع الحركة أثناء التركيب لاكتشاف المقاومة غير الطبيعية قبل إغلاق القير.
مراجعات أثناء إعادة التركيب
- تركيب السير أو السلسلة والبكرات دون خدش الأسطح أو استخدام القوة.
- التحقق من اتجاه القطع والخلوصات وحرية الحركة.
- مراجعة المضخة ومكونات البدء وموانع التسرب قبل تثبيتها.
- تركيب البلف بدي بعزم الربط المحدد لمنع التواء السطح أو التسرب الداخلي.
- تثبيت التوصيلات دون حصر الأسلاك أو إتلاف الفيش.
مراجعات قبل التشغيل وبعده
- فحص الحوض والفلتر والمقابس ومواقع المسامير.
- مراجعة خطوط ومبرد الزيت لمنع عودة الرواسب والبرادة.
- تعبئة الزيت المطابق وضبط المستوى وفق إجراء المركبة.
- مراقبة الاستجابة والحرارة والأصوات والتسربات.
- إعادة فحص الأكواد والبيانات وأداء الانطلاق والتسارع.
التعلم أو التهيئة بعد الإصلاح يتبعان تصميم المركبة
قد تتطلب بعض الأنظمة إجراءات تعلم أو تهيئة بعد الإصلاح. يشمل التدريب اختيار الإجراء المناسب لكل ناقل حركة، مع التحقق من البيانات والأداء وإعادة فحص الزيت. لا يُعمم إجراء واحد على جميع النواقل.
مصطلحان متشابهان وتصميم مختلف
الفرق بين CVT وناقل الحركة الهجين E-CVT
التشابه في الاسم قد يسبب خلطًا، لكن E-CVT المستخدم في بعض المركبات الهجينة ينتمي إلى منظومة نقل حركة مختلفة ترتبط بالمحركات الكهربائية ونظام الهايبرد.
لذلك لا تُنقل إليه تلقائيًا طريقة فحص البكرات والسير أو السلسلة في تصميمات CVT الشائعة. وله برنامج منفصل ضمن مسار السيارات الكهربائية والهجينة.

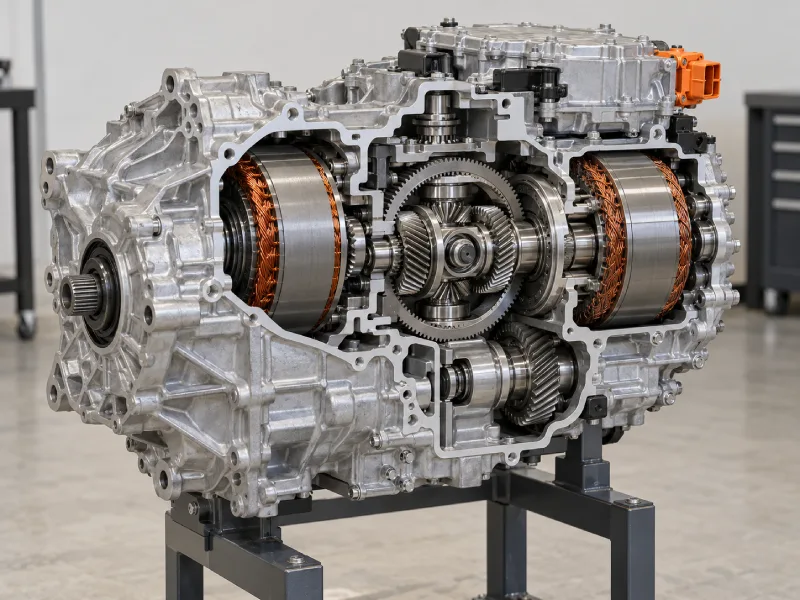

Hybrid Transmission
دورة نواقل الحركة الهجينة E-CVT
برنامج مستقل لفهم ناقل الحركة المستخدم ضمن منظومات المركبات الهجينة وعلاقته بالنظام الكهربائي.
داخل مسار نواقل الحركة
اختر التدريب المكمل لنوع القير وخبرتك
تختلف الحاجة بين فهم نظام آخر وتطوير مهارة التشخيص أو استخدام أجهزة الفحص. تساعدك البرامج التالية على تحديد ما يكمل تدريب CVT.
تعلّم تشخيص وتوضيب CVT وفق طبيعة عمله
سواء كنت تبدأ في هذا التخصص أو تريد تطوير خبرتك في الورشة، تواصل مع أكاديمية تي أي تي لمعرفة موعد البرنامج وتفاصيل التطبيق والتسجيل، ووضح خبرتك الحالية في نواقل الحركة.
أسئلة عن ناقل الحركة المتغير
قبل الالتحاق بدورة قير CVT
ما المقصود بقير CVT؟
هو ناقل حركة يغير نسبة النقل بصورة مستمرة، ويعتمد في كثير من تصميماته على بكرات متغيرة مع سير أو سلسلة معدنية، بدل الاقتصار على مجموعة نسب ثابتة.
هل كل نتعة أو ضعف حركة يعني أن القير يحتاج إلى توضيب؟
لا. قد يرتبط السبب بالزيت أو الحرارة أو الضغط أو حساس أو سلونويد، لذلك تُراجع الأعراض والبيانات ونتائج الفحص قبل تقرير الحاجة إلى الفك.
ما الذي يتم فحصه عند توضيب CVT؟
البكرات والسير أو السلسلة، والمضخة والبلف بدي والسلونويدات، والمحامل والبوشات وموانع التسرب والخلوصات، إضافة إلى مكونات بدء الحركة بحسب تصميم القير.
هل يمكن استخدام أي زيت يحمل اسم CVT؟
يجب التحقق من مطابقة الزيت للمواصفة المحددة لناقل الحركة. اسم الفئة وحده لا يكفي، كما تُتبع طريقة التعبئة وضبط المستوى ودرجة الحرارة الخاصة بالمركبة.
هل تشمل الدورة القير الأوتوماتيك التقليدي؟
لكل نظام برنامج مستقل؛ تختلف طريقة العمل والمكونات وإجراءات الفحص بين CVT والقير التقليدي الذي يعتمد غالبًا على مجموعات تروس كوكبية وقوابض داخلية.
هل CVT هو نفسه E-CVT في السيارات الهجينة؟
لا. ناقل الحركة الهجين E-CVT له تصميم مرتبط بمنظومة الهايبرد والمحركات الكهربائية، وله مسار تدريبي منفصل. تشابه الاسم لا يعني تطابق المكونات أو إجراءات الفحص.
أين أجد تفاصيل الدورة والمواعيد المتاحة؟
يمكنك مراجعة صفحة دورة توضيب ناقل الحركة CVT الرسمية ، أو التواصل مع الأكاديمية عبر واتساب أو الهاتف على 0557123930 لمعرفة المواعيد وإجراءات التسجيل.
