المستوى التأسيسي في مسار كهرباء السيارات
دورة أساسيات كهرباء السيارات والإلكترونيات
تبدأ دورة أساسيات كهرباء السيارات في أكاديمية تي أي تي من المفاهيم التي يقوم عليها أي فحص كهربائي: الجهد والتيار والمقاومة، وقانون أوم والقدرة، ثم استخدام أدوات القياس وفهم الدوائر الكهربائية ومكوناتها. بعدها ينتقل المتدرب إلى البطارية والفيوزات والريليهات والمفاتيح والأسلاك والتعرف على الأنواع الأساسية للأعطال، لتكوين قاعدة يمكن البناء عليها في قراءة المخططات وتشخيص كهرباء السيارات.
الجهد والتيار
فهم الكميات الكهربائية قبل البدء باستخدام أجهزة القياس.
المقاومة
معرفة أثر المقاومة داخل الدائرة الكهربائية.
أدوات الاختبار
الملتيميتر ولمبة الاختبار والمسبار المنطقي وأدوات التوصيل.
الأعطال الأساسية
فهم الدائرة المفتوحة والمقاومة غير المرغوبة والقصر الكهربائي.
- المستوى
- الأول
- مدة الدورة
- 4 أيام
- التدريب اليومي
- 3 ساعات
- طريقة التدريب
- حضوري نظري وعملي
شهادة من أكاديمية تي أي تي بعد إتمام الدورة
يمنح البرنامج المتدرب شهادة من أكاديمية تي أي تي. يمكنك الاطلاع على معلومات المستوى الأول وتفاصيل الالتحاق من صفحة البرنامج لدى الأكاديمية.
من فهم الكمية إلى قراءة القياس
ماذا يتعلم المبتدئ في كهرباء السيارات؟
يجمع البرنامج بين شرح المفاهيم وتطبيقها داخل الدائرة الكهربائية. تتعرف على ما تريد قياسه، وتستخدم الأداة المناسبة، ثم تربط النتيجة بعمل المكوّن أو سبب توقفه بدل الاكتفاء بقراءة رقم على الجهاز.
الكميات والقوانين الأساسية
الجهد والتيار والمقاومة، وقانون أوم والقدرة، والتمييز بين التيار المستمر والمتردد، لفهم العلاقة بين التغذية والحمل ومسار الدائرة.
القياس بالملتيميتر
التدريب على قياس الفولت والمقاومة والتيار، واختيار وظيفة القياس والتوصيل المناسبين، وقراءة النتيجة في ضوء حالة الدائرة.
مكونات الدائرة ومساراتها
مصدر الطاقة والفيوزات والريليهات والمفاتيح والأسلاك والموصلات، ونقاط التغذية والأرضي، والفرق بين التوصيل على التوالي والتوازي.
الحساسات والإلكترونيات
التعرف على الحساسات وأنواعها والفرق بين الأنظمة الكهربائية والإلكترونية، وربط الإشارة الكهربائية بوظيفة النظام.
البطارية ونظام الشحن
تطبيق القياس على جهد البطارية في حالات تشغيل مختلفة، وفحص نظام الشحن للتعرف على حالات الضعف والأعطال الأساسية.
تتبع الأعطال البسيطة
تحديد الانقطاع وضعف التغذية والمقاومة غير المرغوبة والقصر، وفحص المسار للوصول إلى موضع الخلل قبل تغيير القطع.
ما تضيفه الدورة لطريقة فحصك
تفهم القراءة وتعرف ما الذي تفحصه بعدها
الفائدة من الأساس الكهربائي أن يصبح لكل قياس سبب، ولكل نتيجة معنى مرتبط بالدائرة. وهذا يساعد المبتدئ على ترتيب خطواته، والفني على مراجعة القرارات التي اعتاد اتخاذها أثناء الفحص.
تختار القياس بدل تجربة قطع مختلفة
تتعلم البدء بالتغذية والأرضي ومسار الدائرة، لتعرف إن كانت المشكلة في وصول الكهرباء أو في المكوّن نفسه.
تفسر ضعف التشغيل بصورة أوضح
تساعدك العلاقة بين الجهد والتيار والمقاومة على فهم أثر التوصيل الضعيف أو الانقطاع في أداء حمل كهربائي أو نظام داخل السيارة.
تربط بيانات الحساس بحالته الكهربائية
يصبح لديك مدخل لفهم الإشارات والتغذية والتوصيلات، قبل التوسع في قراءة بيانات الكمبيوتر وتشخيص الأنظمة الإلكترونية.
تستعد لقراءة المخططات
عندما تعرف وظيفة الفيوز والريليه والمفتاح والحمل، تصبح رموز المخطط ومساراته أقرب إلى دائرة تفهمها وتستطيع تتبعها.
لمن تناسب هذه الدورة؟
أساس كهربائي يفيد المبتدئ والفني معًا
- فنيو كهرباء السيارات: لتقوية فهم القياس والأعطال الكهربائية الأساسية.
- طلاب ومعلمو الميكانيكا والكهرباء: لربط المفاهيم النظرية بدوائر السيارة والتطبيق.
- العاملون في الصيانة والتشخيص: لمراجعة القاعدة الكهربائية المستخدمة في الفحص.
- المهتمون بكهرباء السيارات الحديثة: لبناء فهم منظم قبل دخول تخصص أعمق.
نقطة البداية
هل تحتاج إلى خبرة سابقة في القياس؟
يبدأ هذا المستوى الأول بالمفاهيم الأساسية، ثم ينتقل إلى استخدام الملتيميتر وفحص الدوائر. لذلك يناسب بناء الأساس حتى لو لم تستخدم الجهاز من قبل.
إذا كانت لديك خبرة عملية لكنك تحتاج إلى فهم القوانين أو تفسير القراءات، وضّح ذلك للأكاديمية عند الاستفسار عن التدريب.
استفسر من الأكاديمية عن متطلبات الالتحاق وتفاصيل التطبيق قبل التسجيل.
لغة الكهرباء أولًا
قبل تشخيص الدائرة افهم ما الذي تقيسه
جهاز القياس يعطيك رقمًا، لكن الرقم وحده لا يكشف العطل ما لم تعرف ما الذي يمثله. لذلك يبدأ التدريب من الجهد والتيار والمقاومة والعلاقة بينها داخل الدائرة.
هذه المفاهيم هي الأساس الذي ستحتاجه لاحقًا عند فحص البطارية أو سلك أو فيوز أو ريليه أو أي جزء كهربائي في السيارة.
V
الجهد الكهربائي
فرق الجهد بين نقطتين، ويُقاس بالفولت. يتعلم المتدرب فهم القراءة وموقع طرفي القياس، وربطها بالتغذية الكهربائية المتاحة للدائرة.
A
التيار الكهربائي
مرور الشحنة في المسار، ويُقاس بالأمبير. يساعد فهمه على قراءة ما يحدث داخل الدائرة أثناء تشغيل الحمل الكهربائي.
Ω
المقاومة الكهربائية
ممانعة مرور التيار، وتُقاس بالأوم. تدخل في تحليل الدائرة وفهم أثر التوصيلات والمسارات غير السليمة في أداء المكونات.
مفاهيم يبنى عليها القياس
استخدام القوانين لفهم العلاقة بين القراءات
يتعرف المتدرب على قانون أوم وقانون القدرة، وكذلك التيار المستمر والمتردد، حتى يربط القياس بما يحدث داخل الدائرة.
Ohm’s Law
قانون أوم
يربط الجهد بالتيار والمقاومة. يساعد تطبيقه على فهم أثر زيادة المقاومة أو تغير الجهد في مرور التيار، بدل التعامل مع كل قراءة منفصلة.
V = I × R
مثلًا، وجود مقاومة غير مرغوبة في توصيلة قد يسبب فقدًا في الجهد عند مرور التيار، فيضعف أداء الحمل المتصل بها.
Electrical Power
قانون القدرة
يربط القدرة الكهربائية بالجهد والتيار في دائرة التيار المستمر، ويضيف فهمًا لاستهلاك الأحمال للطاقة أثناء العمل.
P = V × I
فهم العلاقة يساعد على تفسير اختلاف سحب التيار بين الأحمال بحسب قدرتها وظروف تشغيلها.
التمييز بين التيار المستمر والمتردد
يتعرف المتدرب على DC وAC ضمن الأساس النظري للكهرباء والإلكترونيات، وعلى أهمية اختيار وظيفة القياس المناسبة لطبيعة الكمية التي يفحصها.
القياس بدل التخمين
تعلّم الأداة يبدأ بمعرفة متى تستخدمها
البرنامج لا يكتفي بتسمية أجهزة الاختبار؛ الهدف هو فهم استخدامها ضمن عملية الفحص الكهربائي بصورة آمنة ومنظمة. ويتركز التطبيق المعلن على الملتيميتر وقياس الجهد والمقاومة والتيار.
DMM
الملتيميتر الرقمي
أداة أساسية لقياس القيم الكهربائية. يتدرب المتعلم على اختيار وظيفة الجهاز ومداخل المجسات وطريقة التوصيل، ثم تفسير القراءة بحسب الدائرة وحالتها.
Test Light
لمبة الاختبار
التعرف على أنواعها واستخداماتها في أعمال الاختبار، ومعرفة ملاءمتها للدائرة قبل توصيلها؛ فدوائر الإشارات والتحكم تحتاج إلى أداة مناسبة لطبيعتها.
Logic Probe
المسبار المنطقي
التعرف على أداة لفحص الحالات المنطقية في الدوائر المتوافقة معها، وفهم مجال استخدامها وحدودها مقارنة بالملتيميتر.
Jumper Leads
أسلاك التوصيل
فهم استخدام أدوات التوصيل ضمن إجراء اختبار مناسب، مع مراعاة حماية الدائرة وتجنب توصيل نقاط لا يُعرف دورها أو تحملها.
طريقة التوصيل تختلف باختلاف القياس
قياس الجهد ليس كقياس التيار أو المقاومة. يتعلم المتدرب اختيار الإعداد والتوصيل الصحيحين، وقياس المقاومة بعد فصل التغذية عن الجزء المراد اختباره وفق الإجراء المناسب، لتجنب قراءة مضللة أو إتلاف الجهاز والدائرة.
هل تحتاج إلى تعلم القياس أم فهم قراءاته؟
إن لم تستخدم الملتيميتر من قبل، أو تستخدمه وتريد تفسير النتائج بصورة أوضح، أخبر الأكاديمية بمستواك وما تحتاج إلى تطويره في كهرباء السيارات.
من الرقم إلى الدائرة
افهم وظيفة كل عنصر قبل تتبع العطل
الدائرة في السيارة تتكون من عناصر مترابطة. فهم وظيفة كل عنصر يجعل الانتقال إلى قراءة المخططات أكثر سهولة، ويساعد على اختيار نقطة القياس المناسبة.

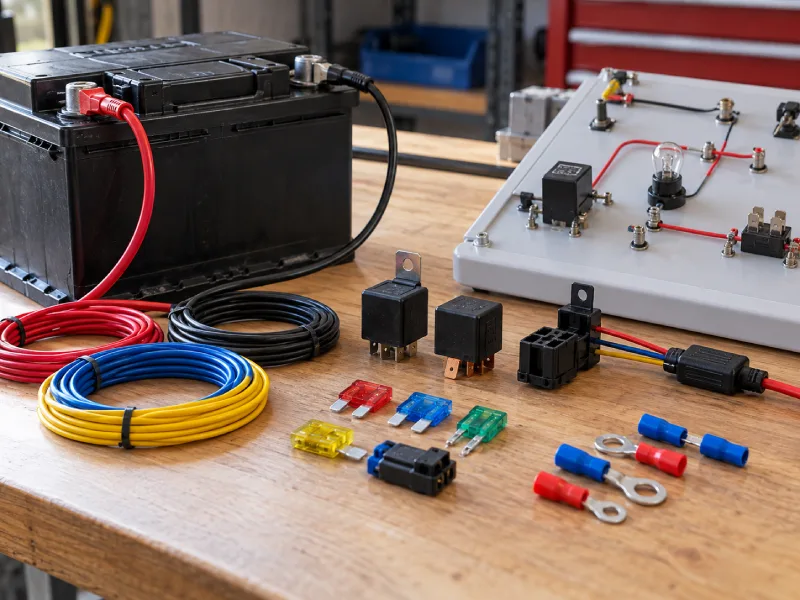

مصدر الطاقة
يتناول البرنامج البطارية والمولد «الدينامو» ودورهما في تغذية الأنظمة الكهربائية، مع تطبيقات لفحص البطارية ونظام الشحن.
أجهزة الحماية
التعرف على الفيوزات وعناصر الحماية داخل الدوائر، وربط انقطاع التغذية بسبب الحماية بالحاجة إلى فحص سبب العطل.
أجهزة التحكم
المفاتيح والريليهات التي تتحكم في تشغيل الدائرة، وكيف تختلف وظيفة عنصر التحكم عن وظيفة الحمل الذي يُشغّله.
الموصلات والأسلاك
دور الأسلاك والموصلات والضفيرة في نقل التغذية والإشارات، وأهمية نقاط الأرضي وسلامة الاتصال بين أجزاء الدائرة.
يجمع تتبع الدائرة بين مصدر التغذية والحماية والتحكم والحمل ومسار العودة. وتُستخدم هذه المعرفة لاحقًا في دورة مخططات كهرباء السيارات والضفيرة لقراءة الرموز وتتبع المسارات على المخطط.
تكوين الدائرة
كيف يؤثر التوالي والتوازي في الفحص؟
يغطي المحتوى دوائر التوالي والتوازي لبناء فهم صحيح لمسار التيار والتفرعات، وتفسير أثر انقطاع جزء أو تغير مقاومته في بقية الدائرة.
Series
دوائر التوالي
تتتابع العناصر في مسار واحد ويمر فيها التيار نفسه. يساعد فهم هذا الترتيب على تفسير توقف المسار عند حدوث انقطاع، وتوزع الجهد بين عناصره.
Parallel
دوائر التوازي
تتصل الفروع بين نقطتي تغذية مشتركتين، ويتوزع التيار بينها. يوضح ذلك كيف قد يتوقف فرع بينما تستمر فروع أخرى، إذا بقيت التغذية المشتركة سليمة.
مدخل إلى الأنظمة الإلكترونية
من تغذية المكوّن إلى فهم إشارة الحساس
يشمل التدريب التعرف على الحساسات وأنواعها والفرق بين الأنظمة الكهربائية والإلكترونية. فبعض الدوائر تشغّل حملًا، وأخرى تنقل معلومات تستخدمها وحدة التحكم لمتابعة عمل النظام.
يتعلم المبتدئ أن مشكلة مرتبطة بحساس قد تحتاج إلى مراجعة التغذية والأرضي والتوصيلات والإشارة بحسب تصميم الدائرة، قبل اعتبار الحساس نفسه تالفًا.
أساس لفهم التشخيص الإلكتروني
معرفة الجهد والمقاومة وطريقة عمل الدائرة تساعدك على تفسير بيانات الفحص لاحقًا. أما تحليل الأنظمة المتقدم أو برمجة وحدات التحكم فيحتاج إلى تدريب متخصص بعد هذا المستوى.
البداية في تشخيص الأعطال
تعلّم نوع الخلل قبل البحث عن مكانه
من أساسيات التشخيص الكهربائي التمييز بين أنواع الأعطال الرئيسية في الدائرة، ثم استخدام القياس لتحديد موقع المشكلة.
Open Circuit
الدائرة المفتوحة
انقطاع في المسار يمنع مرور التيار في الجزء المتأثر. يساعد تتبع نقاط الدائرة على تضييق مكان الانقطاع بين سلك أو موصل أو عنصر آخر.
Unwanted Resistance
مقاومة غير مرغوبة
خلل في المسار أو التوصيل يغيّر أداء الدائرة دون وجود قطع كامل. ويتضح أثره عند ربط القياس بحالة التشغيل، خصوصًا أثناء مرور تيار الحمل.
Short Circuit
قصر كهربائي
اتصال غير مقصود بالأرضي أو بمسار كهربائي آخر. يتعرف المتدرب على أثره وطريقة تمييزه ضمن الأعطال الأساسية بدل تكرار استبدال عنصر الحماية دون فحص السبب.
تطبيقات على الأعطال الكهربائية
كيف تطبق القياس على أعطال داخل السيارة؟
تتضمن الدورة حالات تربط المفاهيم بالعمل الفعلي: ضعف التغذية، وانقطاع الدائرة، ومشكلات الحساسات الأساسية، وضعف البطارية أو الشحن.
سيارة لا تعمل بسبب ضعف التغذية
تتعلم مراجعة مصدر الطاقة ونقاط التغذية والأرضي، وربط القياسات بالعَرَض قبل الانتقال إلى احتمال تلف مكوّن آخر.
انقطاع داخل دائرة كهربائية
تحديد مسار الدائرة وفحص نقاطه باستخدام القياس، للوصول إلى موضع القطع أو ضعف الاتصال داخل الضفيرة.
مشكلة حساس تؤثر في أداء المحرك
التعرف على علاقة الإشارة بوظيفة النظام، ومراجعة الحالة الكهربائية الأساسية والتوصيلات قبل تغيير الحساس.
ضعف البطارية أو نظام الشحن
قياس جهد البطارية أثناء السكون والتشغيل، وفحص نظام الشحن وتفسير النتائج بحسب النظام وظروف الاختبار.
بعد إتقان الأساسيات
الخطوة التالية: قراءة الدائرة وتوسيع التشخيص
عندما تصبح الجهود والمقاومات والأدوات ومكونات الدائرة واضحة، يمكنك الانتقال إلى تدريب أعمق في المخططات وكهرباء المحرك واستخدام أجهزة الفحص.
هذه الدورة ضمن مسار أوسع
حدد نقطة بدايتك في كهرباء السيارات
تجمع دورات كهرباء السيارات المسار من الأساسيات إلى المخططات ثم تشخيص كهرباء المحرك، وتساعدك على معرفة موقع هذا المستوى ضمن التسلسل التدريبي.
قد تحتاج إلى التأسيس في القياس، أو تكون جاهزًا لقراءة المخططات والتطبيق المتخصص؛ يتحدد ذلك بما تعرفه بالفعل وما تريد تطويره.
ابدأ بفهم الكهرباء وطبّق ما تتعلمه بالقياس
للمبتدئ الذي يريد بداية واضحة، وللفني الذي يريد تقوية أساسه، تواصل مع أكاديمية تي أي تي لمعرفة موعد المستوى الأول وتفاصيل التدريب والتسجيل.
أسئلة عن المستوى التأسيسي
قبل الانتقال إلى المخططات والتشخيص
هل الدورة مناسبة لمن يبدأ كهرباء السيارات من الصفر؟
نعم، هي مستوى أول يبدأ بالجهد والتيار والمقاومة وأدوات القياس ومكونات الدوائر، ثم ينتقل إلى التطبيق على أعطال أساسية.
ماذا سأتعلم عمليًا باستخدام الملتيميتر؟
قياس الجهد والمقاومة والتيار بالطريقة المناسبة، وتفسير القراءات في حالات مثل ضعف التغذية والانقطاع، مع اختيار إعداد الجهاز وتوصيلاته بصورة صحيحة.
كيف يفيد قانون أوم في تشخيص العطل؟
يساعد على ربط الجهد والتيار والمقاومة، وفهم أثر مقاومة زائدة أو ضعف التغذية في عمل الحمل أو الدائرة. يُستخدم القانون لتفسير القياس ضمن حالة التشغيل.
هل يتناول التدريب الفيوزات والريليهات والأسلاك؟
نعم، يشمل فهم مصدر الطاقة وعناصر الحماية والتحكم، والمفاتيح والموصلات والضفيرة، حتى تستطيع تتبع الدائرة ومعرفة وظيفة أجزائها.
ما أنواع الأعطال التي يبدأ بها التطبيق؟
الانقطاع وضعف التغذية والمقاومة غير المرغوبة والقصر الكهربائي، إلى جانب أمثلة على البطارية والشحن ومشكلات الحساسات الأساسية.
هل الدورة تغني عن دراسة مخططات السيارات؟
تبني الدورة فهم العناصر والقياس ومسار الدائرة، بينما يتوسع برنامج المخططات والضفيرة في قراءة الرموز وتتبع التوصيلات والمسارات التفصيلية.
ماذا أدرس بعد أساسيات الكهرباء والإلكترونيات؟
يمكنك استكمال المخططات والضفيرة أو تشخيص كهرباء المحرك أو فحص الكمبيوتر، بحسب مستواك والمجال الذي تريد تطويره. معرفة الأساس الكهربائي تساعد على فهم نتائج هذه التخصصات.
